Доработки оригинальной схемы ATS25

Обсуждение прошивок для приемников на микросхеме SI473x (ATS25)
Arvi
Сообщения: 16
Зарегистрирован: 03 май 2024, 11:11
Благодарил (а): 2 раза
Поблагодарили: 4 раза

Доработки оригинальной схемы ATS25

Сообщение Arvi »

Привет,
Вопрос k Binns или другим пользователям ATS25xxx. Приближается лето, сухая погода с ветром, грозами, молниями... Как лучше защитить вход приемника от статики при использовании внешней длиннопроводной, дипольной антенны? В каком месте разместить диоды или дроссель или разрядники?
Potan
Сообщения: 48
Зарегистрирован: 20 авг 2023, 07:50
Благодарил (а): 3 раза

Доработки оригинальной схемы ATS25

Сообщение Potan »

Самый простой и доступный способ,непосредственно на разьеме антенны у приёмника запаять на корпус pin диоды встречно включенные и высокоомный резистор 1 мгом и более.
Arvi
Сообщения: 16
Зарегистрирован: 03 май 2024, 11:11
Благодарил (а): 2 раза
Поблагодарили: 4 раза

Доработки оригинальной схемы ATS25

Сообщение Arvi »

Potan писал(а): 15 май 2024, 09:01 Самый простой и доступный способ,непосредственно на разьеме антенны у приёмника запаять на корпус pin диоды встречно включенные и высокоомный резистор 1 мгом и более.
Привет, спасибо за информацию. Да, я тоже так думаю. Только на канале радиолюбителя на You Tube человек объяснил, что этот метод не подходит, особенно если рядом сильные сигналы, например ТВ/ФМ или радиостанции. Он предлагает на входе использовать дроссель на 470 микрогенри. .
Валерий
Сообщения: 27
Зарегистрирован: 12 дек 2023, 11:23
Благодарил (а): 7 раз
Поблагодарили: 1 раз

Доработки оригинальной схемы ATS25

Сообщение Валерий »

В свое время, ставил щиток из ламелей для предохранителя на изоляционной плите, один конец к внешней антенне и на ввод на приемники, второй конец к заземлению. На предохранителе длиной 50 мм, диаметром 8 мм наматывался провод 0.7 - 0.8 мм до заполнения стеклянного изолятора, концы распаивались на ножки которые вставляются в ламели. И все, за много лет никаких вопросов по статике от антенны не было. Не знаю сохранились ли у кого то такое чудо.
dua
Сообщения: 45
Зарегистрирован: 15 сен 2023, 15:50
Благодарил (а): 13 раз
Поблагодарили: 7 раз

Доработки оригинальной схемы ATS25

Сообщение dua »

Здравствуйте, сделал приёмник на основе схемы и платы от https://github.com/IU4ALH/IU4ALH/tree/main.
Но есть проблема , при переключении на режим с SSB приёмник виснет, думал, что это «сишка», но потом пробовал другие si4732, всё тоже самое. В итоге попробовал подать принудительно сигнал RST через кнопку. После подачи такого сброса на si4732 происходит продолжение работы в режиме SSB. Что делать пока не знаю.
Вложения
dua
Сообщения: 45
Зарегистрирован: 15 сен 2023, 15:50
Благодарил (а): 13 раз
Поблагодарили: 7 раз

Доработки оригинальной схемы ATS25

Сообщение dua »

Если кому-то интересно темы связанные с приемниками основанными на SI473x, добро пожаловать в канал https://t.me/si4732
haisenberg
Сообщения: 2
Зарегистрирован: 24 дек 2024, 01:03
Благодарил (а): 3 раза

Доработки оригинальной схемы ATS25

Сообщение haisenberg »

Подскажите как быть с выводом 1 модуля si5351 который идет на 13 ногу и кварц si4732, через джампер, если на плате джампера нет, у модели ATS25 decoder2 ? Просто на 13ю ногу ? при этом кварц отвязать ? или как то иначе это реализовано , просто нигде не нашел этой подвязки в данном случае .
dua
Сообщения: 45
Зарегистрирован: 15 сен 2023, 15:50
Благодарил (а): 13 раз
Поблагодарили: 7 раз

Доработки оригинальной схемы ATS25

Сообщение dua »

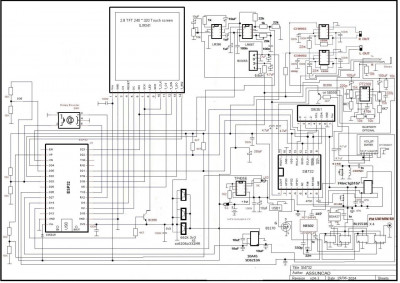

Посмотрите как сделано на этой схеме.
Vovka
Сообщения: 1
Зарегистрирован: 02 янв 2025, 16:11

Доработки оригинальной схемы ATS25

Сообщение Vovka »

Здравствуйте! Прошу помощи. Отец купил ATS25 на авито, продавец купил его на али(дал ссылку, но она не работает). Решили прошить H-Radio. Я его прошил прошивкой 4.2. Приемник работает, русский язык появился. Но есть нюансы: wi-fi не работает(почитал, будем допиливать) и индикатор батареи показывает 0.28В. Контроллер здесь esp32-wroom-32, 36 пин соединен с 11 (SCLK) и через 4,7 кОм 10 (SENB) пинами si4732. По мультиметру здесь везде 3,3В, так же как и на 35 пине esp32, на батарее 4В. Я поменял в файле setting.ini пины 35 и 36 местами ради эксперимента, так что BatteryInfoPin стал 36 - ничего не изменилось, те же 0,28В. В связи с чем назрело несколько вопросов:
  • в файле setting.ini менять параметры нужно в папке с прошивкой на компьютере, или искать его в приемнике?
  • Никто не сталкивался с такой версией приемника, схемой не поделитесь?
  • Для добавления делителя напряжения, я могу отсоединить 36 пин esp от si4732?
С Уважением, Вовка
haisenberg
Сообщения: 2
Зарегистрирован: 24 дек 2024, 01:03
Благодарил (а): 3 раза

Доработки оригинальной схемы ATS25

Сообщение haisenberg »

Установил модуль модуль si5351 на ATS25max decoder2. После запуска диагностируются обе микрохемы, но сразу высвечивается надпись "некорректная частота" и сразу ребут, после ребута запускается и работает нормально. В сетапе ползунок si5351 стоит на офф , после сдвига вкл ребутится , запускается и все функции работают нормально до 200МГц , с каждым запуском опять все также со второго раза , прошивал но ничего не изменилось все как было , при изменении кварц и конденсаторы отвязал , как на схеме . Подскажите это лечится ?
