Доработки оригинальной схемы ATS25

[Валерий]

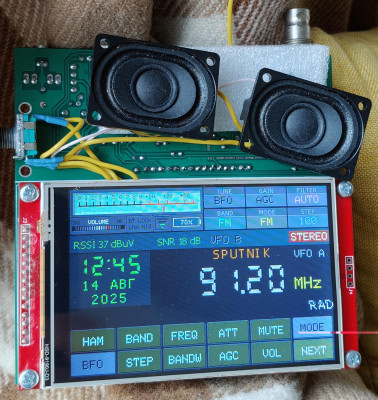

Вы не поверите, поменял выходы правый и левый, все осталось по прежнему, оказалась дохлая lm386 в декодере, заменил, немного подстроил и все заработало, аппарат для экскрементов собран на панельках, чтобы проще было экспериментировать. Предистория, на юбилей друзья и родственники подарили немного денег и я купил в Китае приемник малахит 5 версии, месяц сидел с ним, разбирался, настраивал под себя, слушал эфир, с молодости радиолюбитель, сам работал в эфире. Потом решил попробовать подсоединить нч сигнал с малахита, к декодеру приемника, попробовать что то принять через декодер, фокус не удался, но почему вылетел усилитель непонятно. Настроил оба приемника на один диапазон и через кондер подал сигнал с выхода наушников малахита на вход декодера. При неисправном усилителе нч сигнал с выхода сишки через электролит 10 микрофарад был замкнут на землю. Может кому то пригодится этот опыт.

[fotograff]

radioandrei74, Почти собрал по этой схеме. Остались 4 шт BL1551 У вас все работает? А то пока не разобрался что включать в конфигурации. Где то писали что какие то косяки со схемой.

[dua]

fotograff, viewtopic.php?t=374

[fotograff]

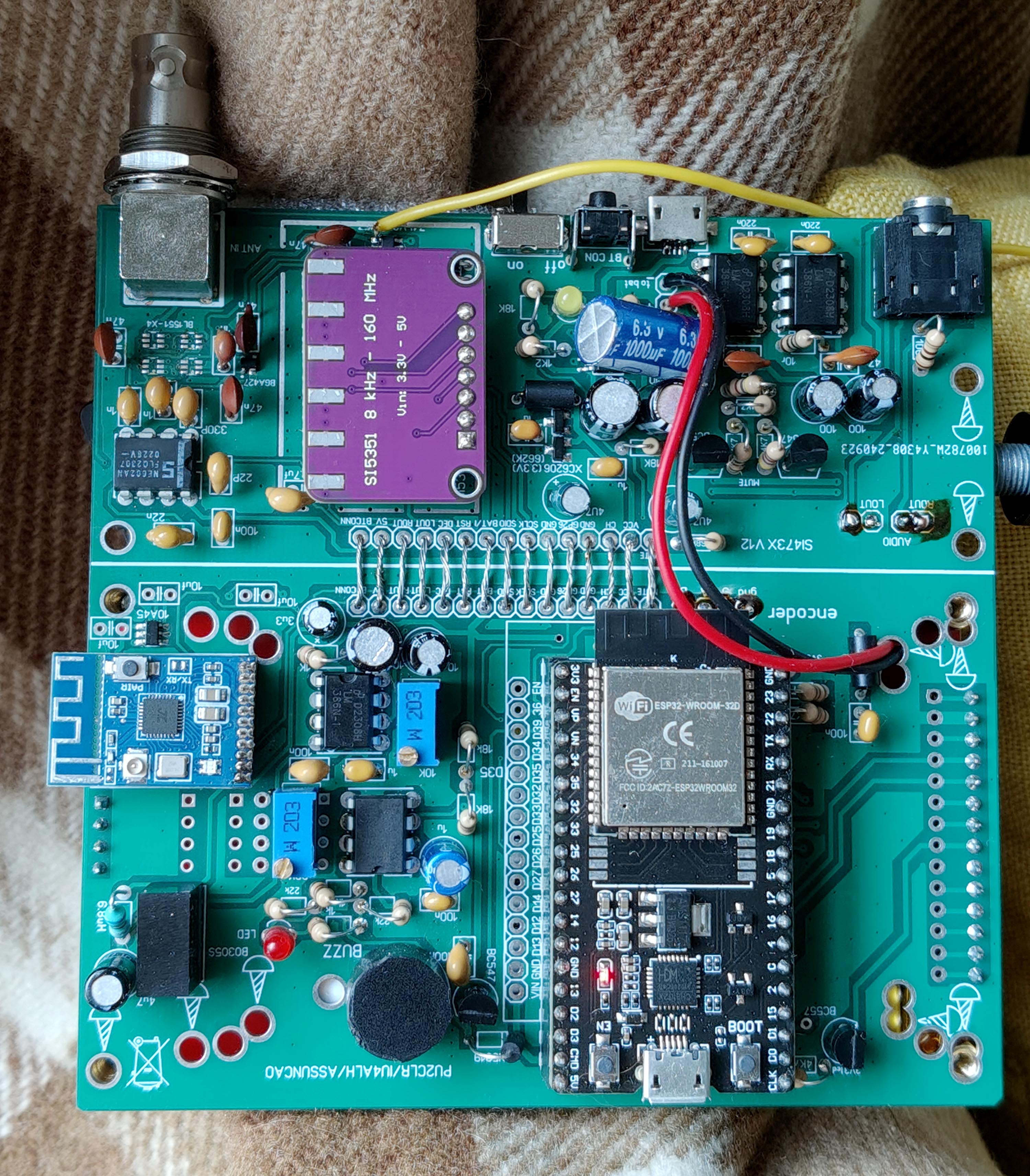

У меня была КЗ по питанию и оказалось что коротит где то в районе вот этих 4х BL1551. Я их пока выпаял. Возможно накосячил с пайкой. Без них все работает и ничего не виснет. Ну кроме Air. У меня плата версии 12.3 а в обсуждении была 12.1. На 12.3 ключа нет вообще, так что закажу пока BS170, тогда и посмотрим. Вопрос только где ставить галочку в настройках, там где выбор конфигурации.
